什么是變壓器變比測試儀的繞組組別？深度解析電力變壓器的“相位密碼”

在電力變壓器的安裝、調試與維護中，繞組組別（或稱連接組別）是一項至關重要的參數，它不僅是變壓器銘牌上的一個標識（如Dyn11、Yyn0），更是保障電網安全、決定設備能否并聯運行的“相位密碼”。變壓器變比測試儀的核心功能之一，便是精準、高效地完成繞組組別測試。武漢龍電電氣將以LDBBZ-1200全自動變比組別測試儀為例，深入解讀繞組組別的含義、重要性及現代測試原理。

一、繞組組別的定義：連接方式與相位關系的統一

繞組組別描述了變壓器高、低壓繞組之間的連接方式以及對應線電壓的相位差關系。它由兩部分構成：

① 連接方式（字母表示）：

Y（y）：表示高壓（或低壓）繞組為星形連接，若有中性點引出則標注為Yn（yn）。

D（d）：表示高壓（或低壓）繞組為三角形連接。

示例：Dyn11表示高壓側為三角形接法，低壓側為星形接法并有中性線引出。

② 相位差（時鐘表示法）：

這是組別的核心。將高壓側線電壓向量視為時鐘的長針（固定指向12點），將低壓側對應的線電壓向量視為短針。

短針?biāo)傅溺婞c數字（0-11）即為組別號，每個數字代表30°的相位差。

示例：Dyn11表示低壓側電壓滯后高壓側電壓330°（11 × 30°）。

二、繞組組別測試為何至關重要？

測試?yán)@組組別是變壓器投運前必不可缺的試驗，其重要性體現在：

① 確保并聯運行的安全前提：
多臺變壓器并聯必須滿足三大條件：變比相等、短路阻抗相等、繞組組別相同。組別不同是絕對禁止的，否則會在繞組間產生巨大環流，瞬間燒毀設備，引發嚴重事故。

② 驗證設計與安裝的正確性：
通過測試，可驗證變壓器在出廠、檢修或分接開關調整后，其實際接線是否與設計銘牌完全一致，杜絕人為接錯線的風險。

③ 保證供電質量與保護系統可靠性：
正確的相位關系是對用電設備（特別是精密工業設備）正常工作的保證，同時也是繼電保護系統得以正確判斷和動作的基礎。

三、現代變比測試儀如何實現智能組別測試？

傳統的雙電壓表法測試組別操作繁瑣且易出錯。而如武漢龍電電氣生產的全自動變比組別測試儀，已將此過程變得極為簡單、精準和自動化：

① 智能測試原理：

儀器內部自動生成一組穩定、純凈的三相異頻測試信號，施加于變壓器一側繞組。

通過六通道同步采樣技術，同時精密測量高、低壓兩側所有相的電壓幅值與相位信息。

內置處理器依據標準算法，自動計算相位差，并直接判斷出連接組別。

② 一鍵式操作體驗：

用戶只需正確接線，在觸摸屏上設置參數或使用默認值，點擊“開始測試”。

儀器自動完成所有測量、計算與判斷，直接屏幕顯示組別結果（如“Dyn11”）及“合格”/“不合格”結論，無需人工查表與計算。

③ 全面功能集成：

單次測試即可同步獲得變比、組別、誤差、極性等全部數據，極大提升現場效率。

完全符合DL/T 963-2005等電力行業標準，滿足所有預防性試驗和交接試驗的要求。

四、技術優勢（以武漢龍電電氣為例）

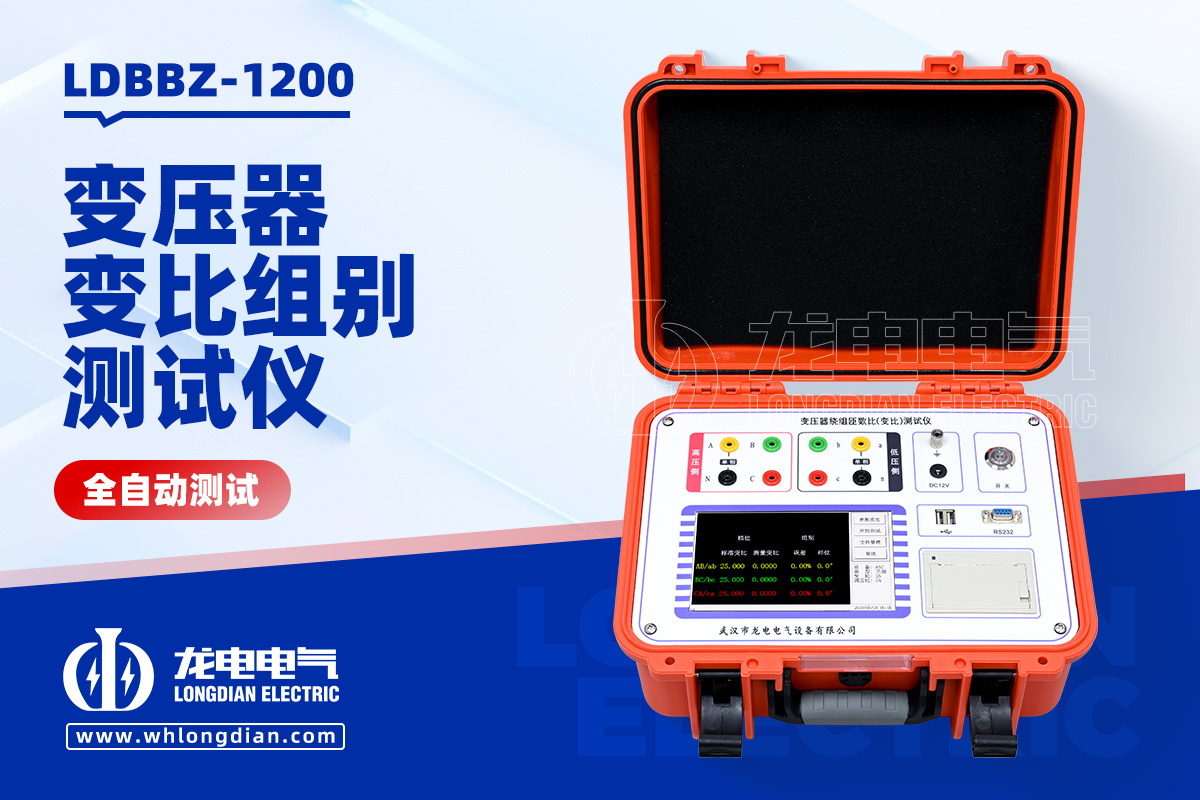

LDBBZ-1200全自動變比組別測試儀集成了上述先進功能，并具備以下突出優勢：

◆ 高精度與寬量程：變比測量范圍1~10000，精度最高達0.1級；組別測試范圍1-12；角度分辨率0.01°。

◆ 真正的三相測試：異頻電源輸出，六通道同步采樣，徹底抗工頻干擾，結果穩定可靠。

◆ 強大的兼容性：不僅能測常規三相/單相變壓器，還可測量Z型變壓器、整流變壓器、PT（電壓互感器）、CT（電流互感器）。

◆ 智能化與耐用性：鋰離子電池供電，大尺寸彩色觸摸屏操作，內置保護功能（如防接錯、輸出短路保護等），無繼電器設計，堅固耐用。

◆ 高效的數據管理：可自動存儲1000組數據，支持U盤導出，并可直接生成專業的Word格式試驗報告，便于數據管理和歸檔。

繞組組別是變壓器的核心身份標識之一，對其進行的精確測試是電力安全不可或缺的環節。選擇一款技術先進、性能可靠的變比組別測試儀，是每位電力工作者的明智決策。

武漢龍電電氣的全自動變比組別測試儀，以一鍵自動化、高精度測量、強大功能集成和卓越可靠性，成為保障電力系統穩定、高效運行的得力工具。選擇我們，即是選擇專業、安全與高效。
