一文讀懂高壓斷路器測試所需儀器

高壓斷路器測試是確保其性能可靠、安全運行的重要環節，針對不同測試項目，需使用不同的儀器。以下為你詳細介紹：

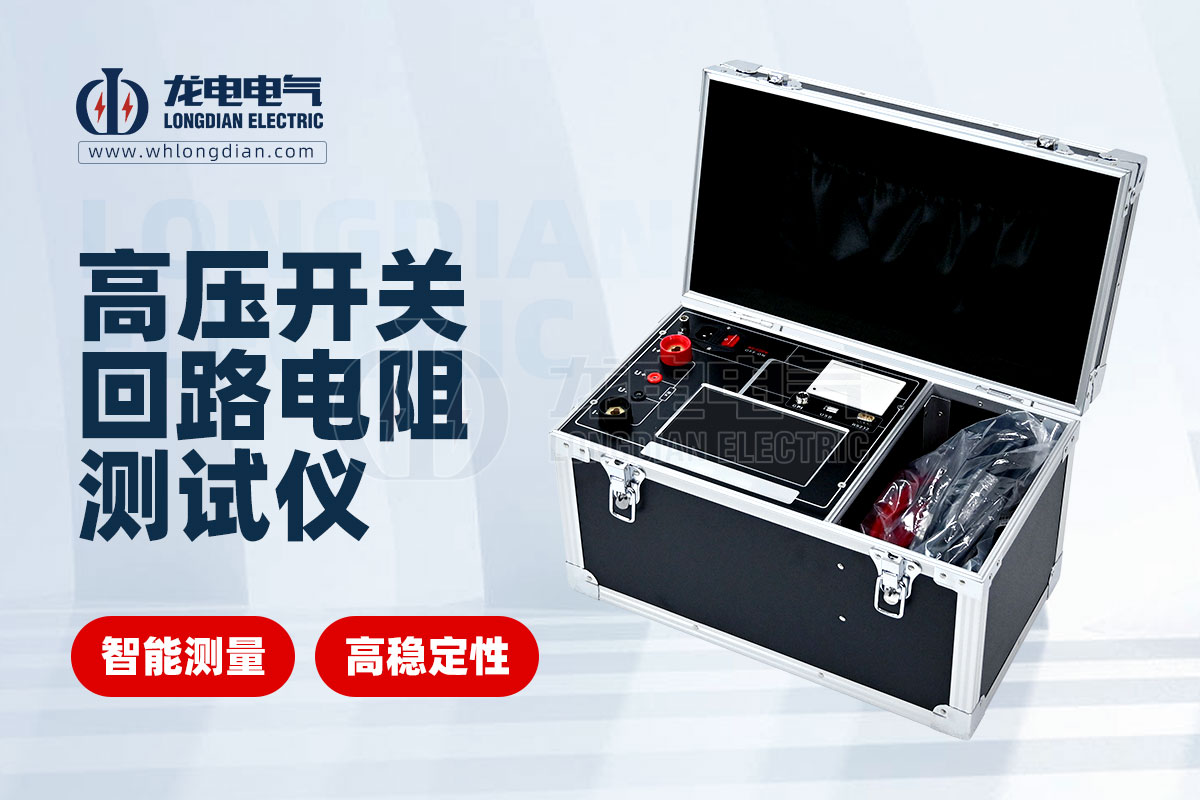

回路電阻測試儀

用途：用于測量高壓斷路器導電回路的電阻值。通過測試回路電阻，可以及時發現斷路器觸頭的接觸不良、連接部位松動等問題。

原理：采用直流壓降法，通過給被測回路通以恒定直流電流，測量回路兩端的電壓降，根據歐姆定律計算出回路電阻。

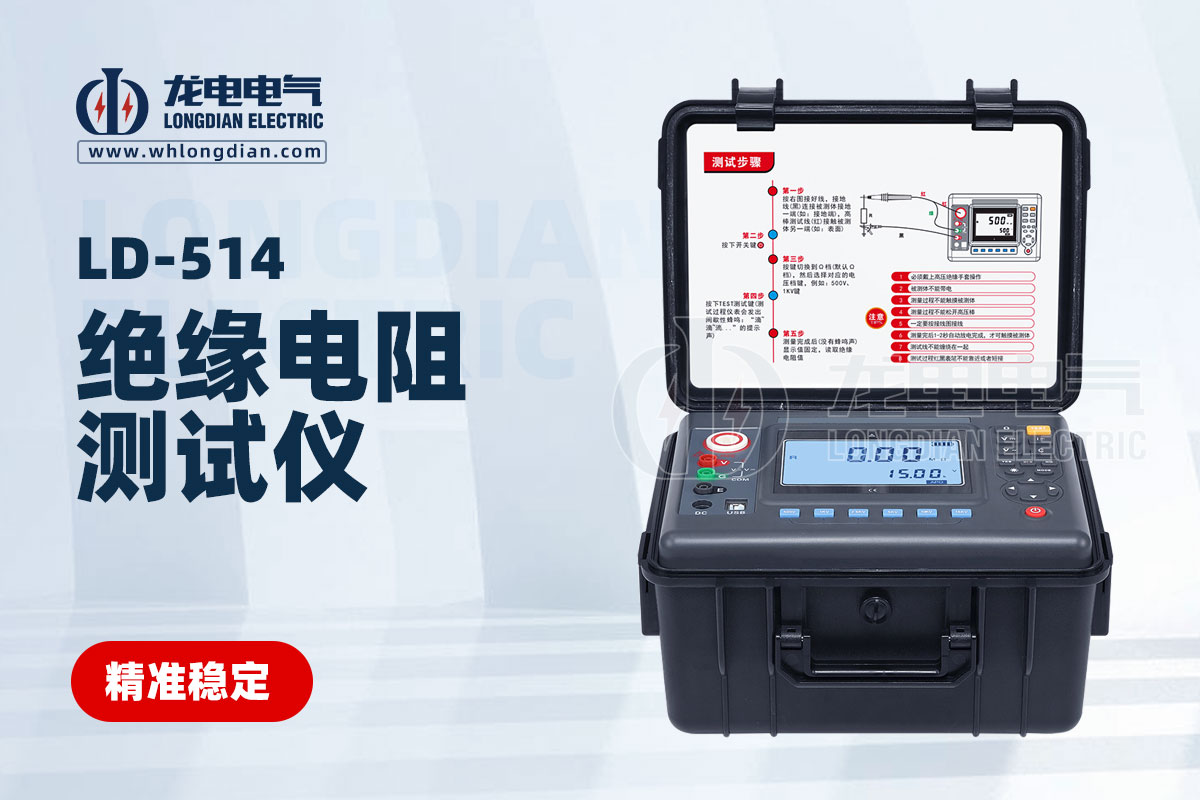

絕緣電阻測試儀（兆歐表）

用途：主要測量高壓斷路器的絕緣電阻，評估其絕緣性能。絕緣電阻是反映設備絕緣狀態的重要指標，通過測量絕緣電阻，可以初步判斷絕緣是否受潮、老化或存在局部缺陷。

原理：由直流高壓發生器、測量回路和顯示部分組成。通過手搖發電機或電池供電產生直流高壓，施加在被測絕緣電阻兩端，根據流過絕緣電阻的電流大小，經換算后在表盤上顯示出絕緣電阻值。

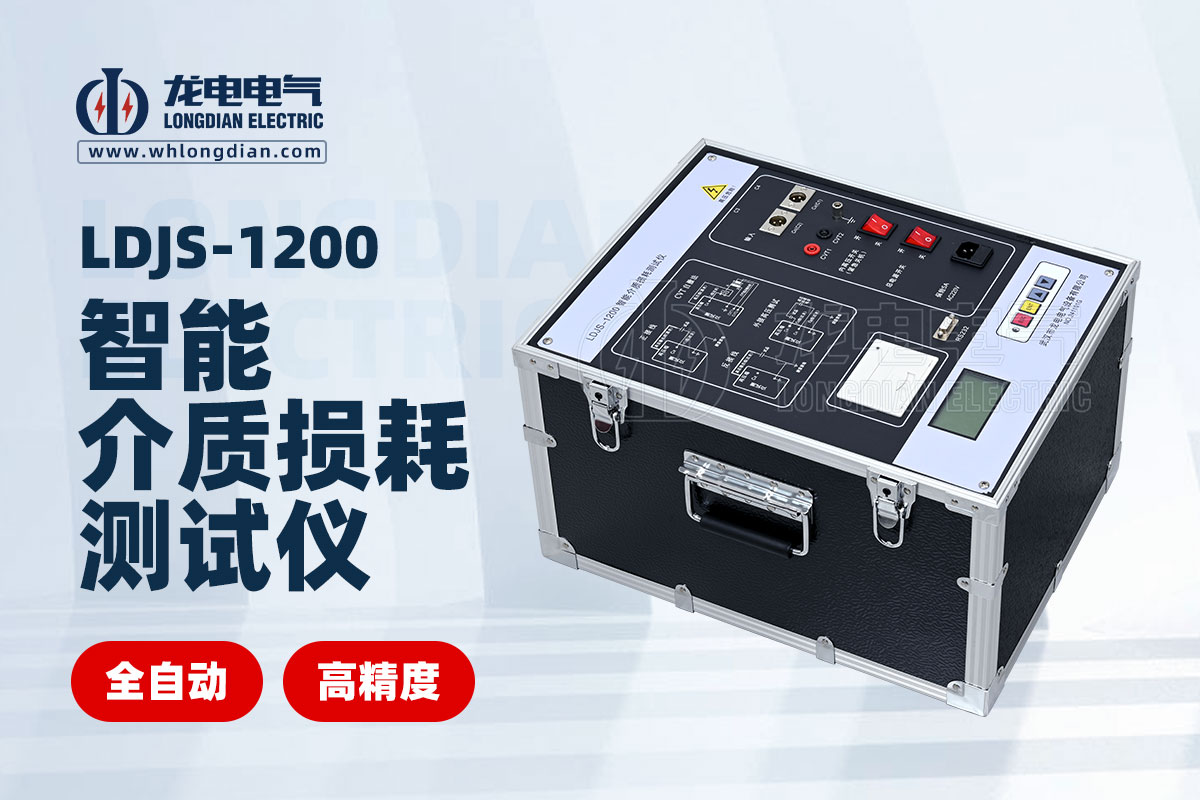

介質損耗測試儀

用途：測量高壓斷路器絕緣介質的損耗因數（tanδ）和電容量。這兩個參數能夠有效反映絕緣介質的品質和受潮、老化等狀況，是判斷絕緣性能的關鍵指標。

原理：通過測量在交流電壓作用下，試品中的有功電流和無功電流，進而計算出介質損耗因數和電容量。

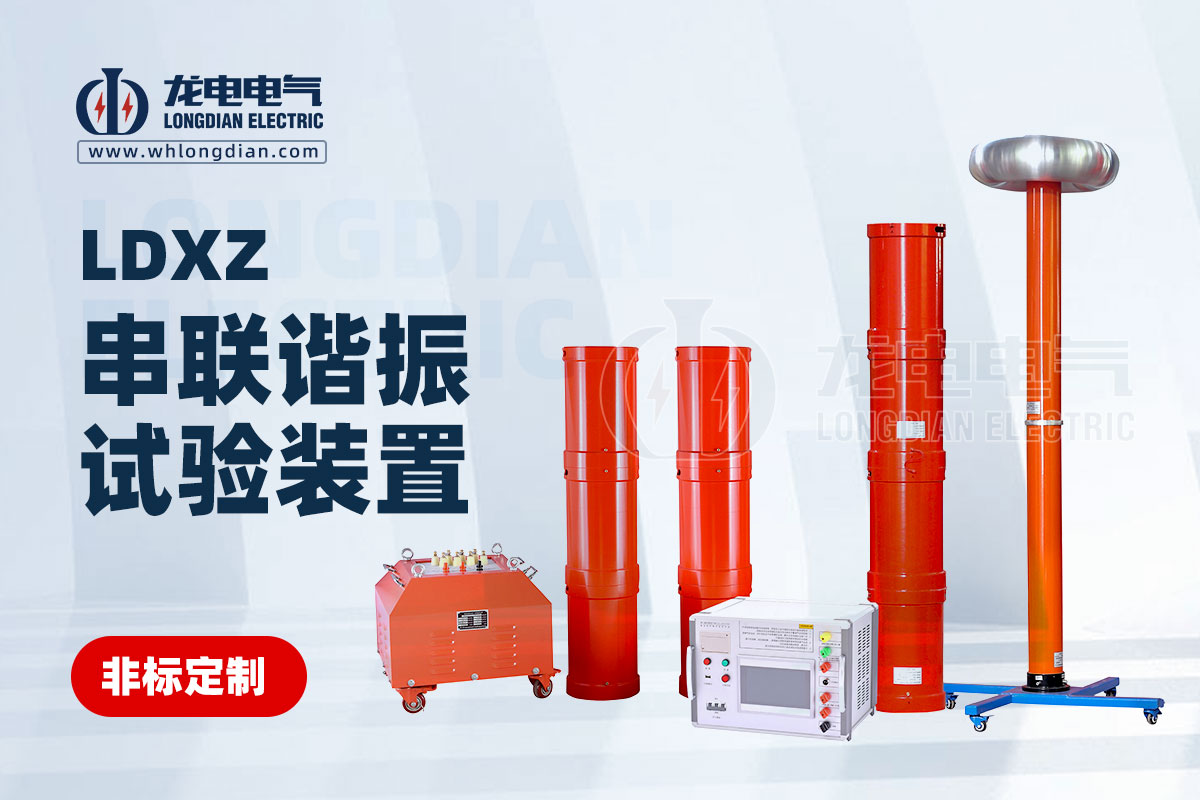

交流耐壓試驗裝置

用途：對高壓斷路器進行交流耐壓試驗，考驗其在高電壓作用下的絕緣性能。交流耐壓試驗是一種破壞性試驗，能有效發現絕緣中的集中性缺陷。

原理：一般由試驗變壓器、調壓器、保護電阻、電容分壓器等組成。通過調壓器將電源電壓升高，經試驗變壓器升壓后施加到被測斷路器上，觀察在規定時間內斷路器是否發生絕緣擊穿或閃絡等現象。

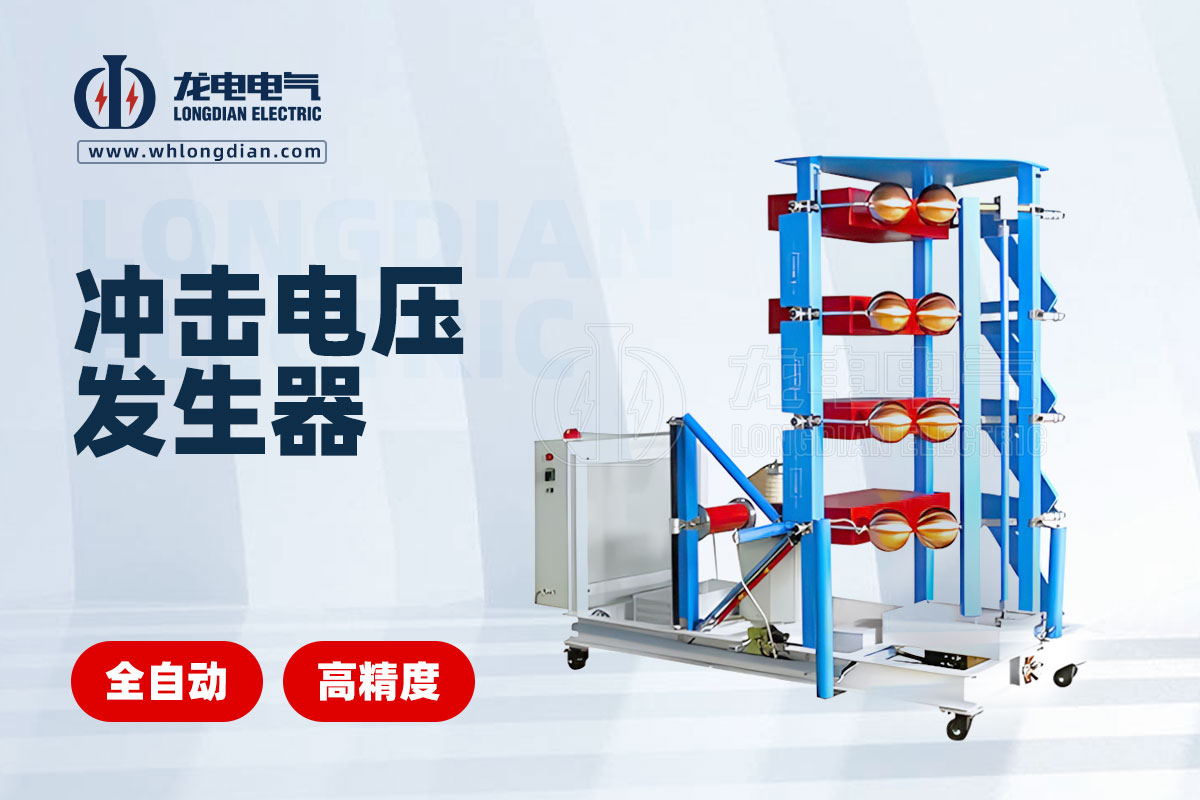

雷電沖擊電壓發生器

用途：模擬雷電過電壓，對高壓斷路器進行雷電沖擊耐壓試驗，檢驗其耐受雷電沖擊電壓的能力。

原理：利用多級電容并聯充電、串聯放電的原理產生高電壓、短 duration 的沖擊電壓波。

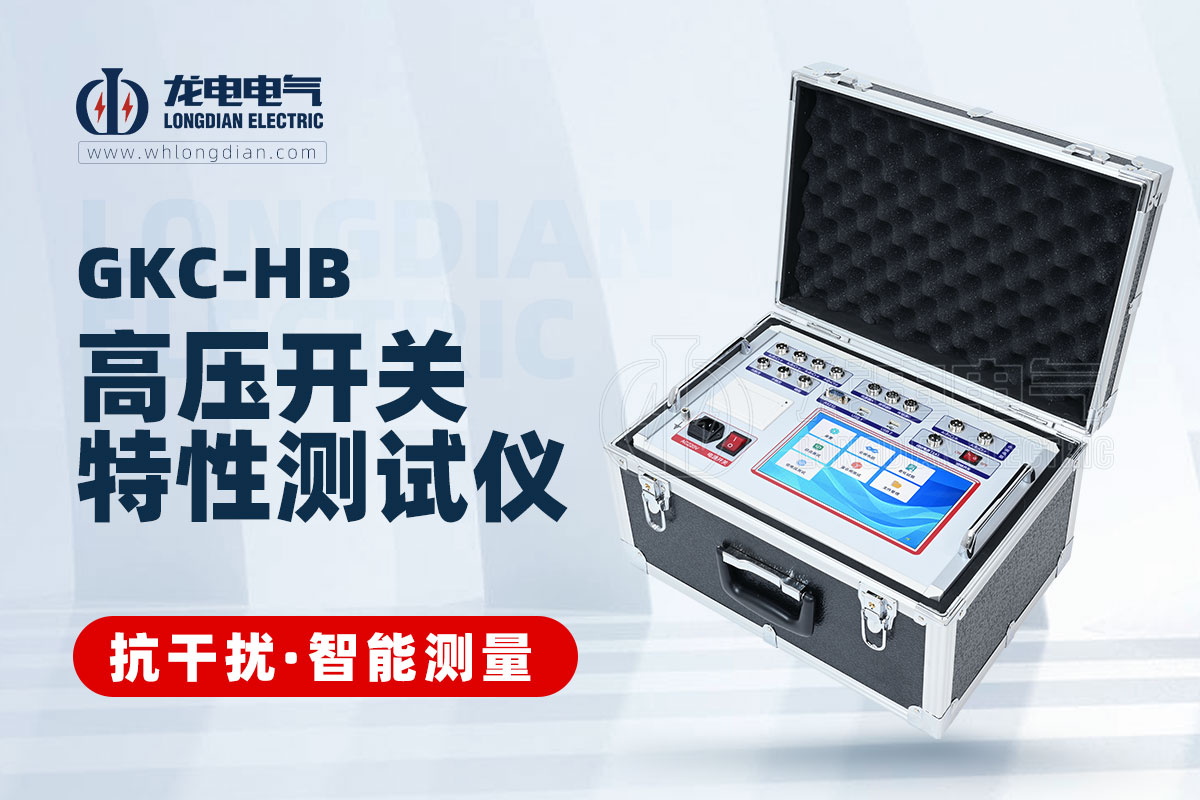

高壓開關機械特性測試儀

用途：測量高壓斷路器分閘和合閘的時間參數，包括分閘時間、合閘時間、同期性等。這些參數對于判斷斷路器的機械性能和動作可靠性至關重要。

原理：通過傳感器檢測斷路器動觸頭的運動信號，當動觸頭開始運動時啟動計時，到達指定位置時停止計時，從而精確測量出分合閘時間。

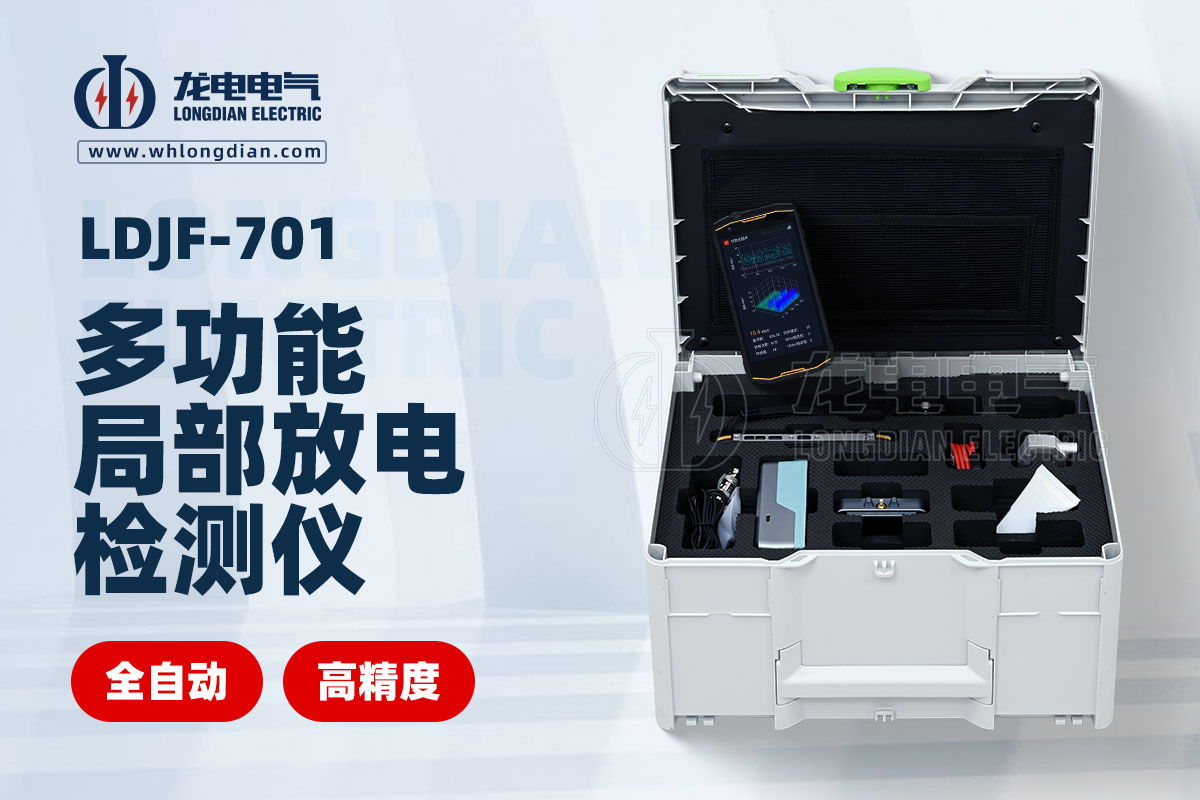

超高頻局部放電檢測儀

用途：檢測高壓斷路器內部的局部放電現象。局部放電是導致絕緣劣化的重要原因之一，通過檢測局部放電，可以及時發現潛在的絕緣缺陷，預防故障的發生。

原理：利用超高頻傳感器檢測局部放電產生的超高頻電磁波信號，通過對信號的分析和處理，確定局部放電的位置、強度等參數。

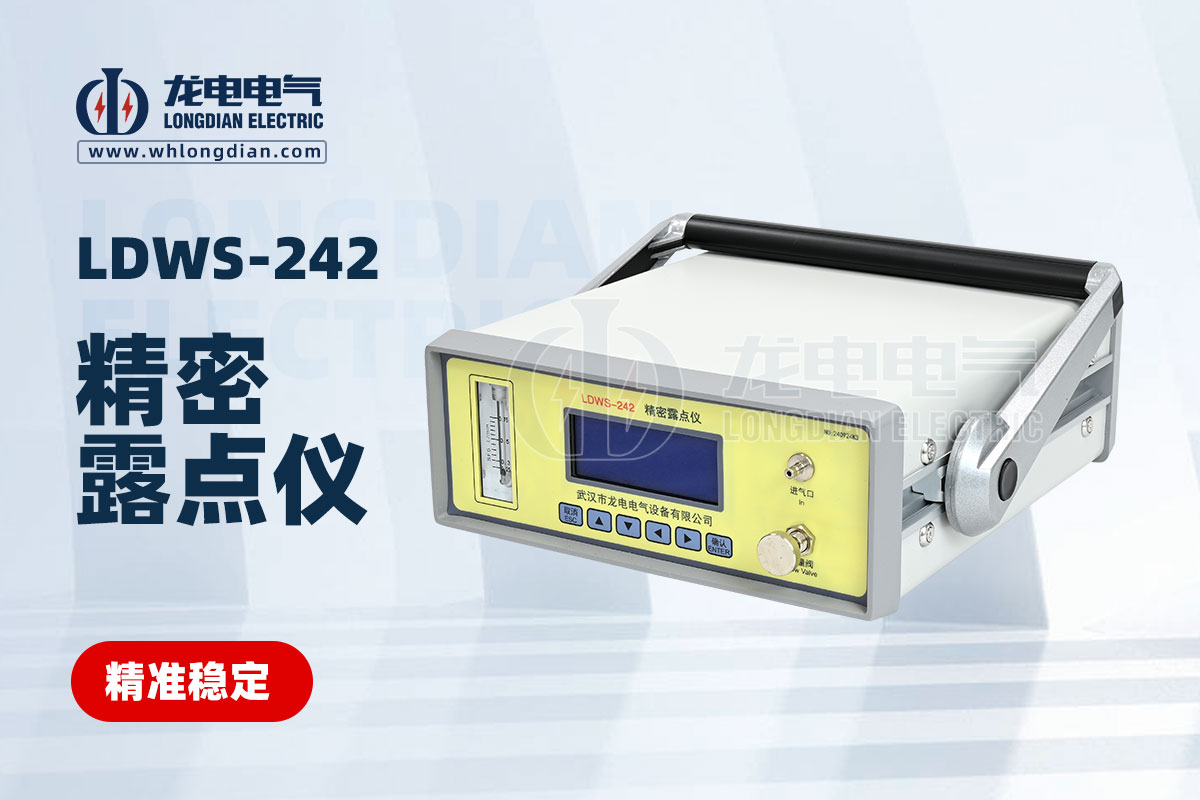

微水測試儀

用途：測量高壓斷路器內 SF6 氣體（若使用 SF6 氣體絕緣）的微水含量。SF6 氣體中的水分會影響其絕緣性能和滅弧性能，過高的水分含量可能導致設備故障。

原理：常用的有露點法和電解法。露點法是通過測量氣體冷卻到結露時的溫度來確定水分含量；電解法是利用五氧化二磷傳感器，當氣體中的水分被五氧化二磷吸收后，在電解電壓作用下發生電解反應，根據電解電流與水分含量的關系測量微水含量。
