0.1Hz超低頻高壓發生器：控制器、升壓器與電容器的協同工作原理解析

0.1Hz超低頻高壓發生器是專為電力設備絕緣測試設計的先進工具，通過控制器精確調控，升壓器高效升壓，并可能輔以電容器優化波形，確保在電纜、大型高壓旋轉電機及電力電容器等設備的交流耐壓試驗中，提供穩定、可靠的超低頻高壓輸出，滿足電力行業對高精度、高效率測試設備的需求。

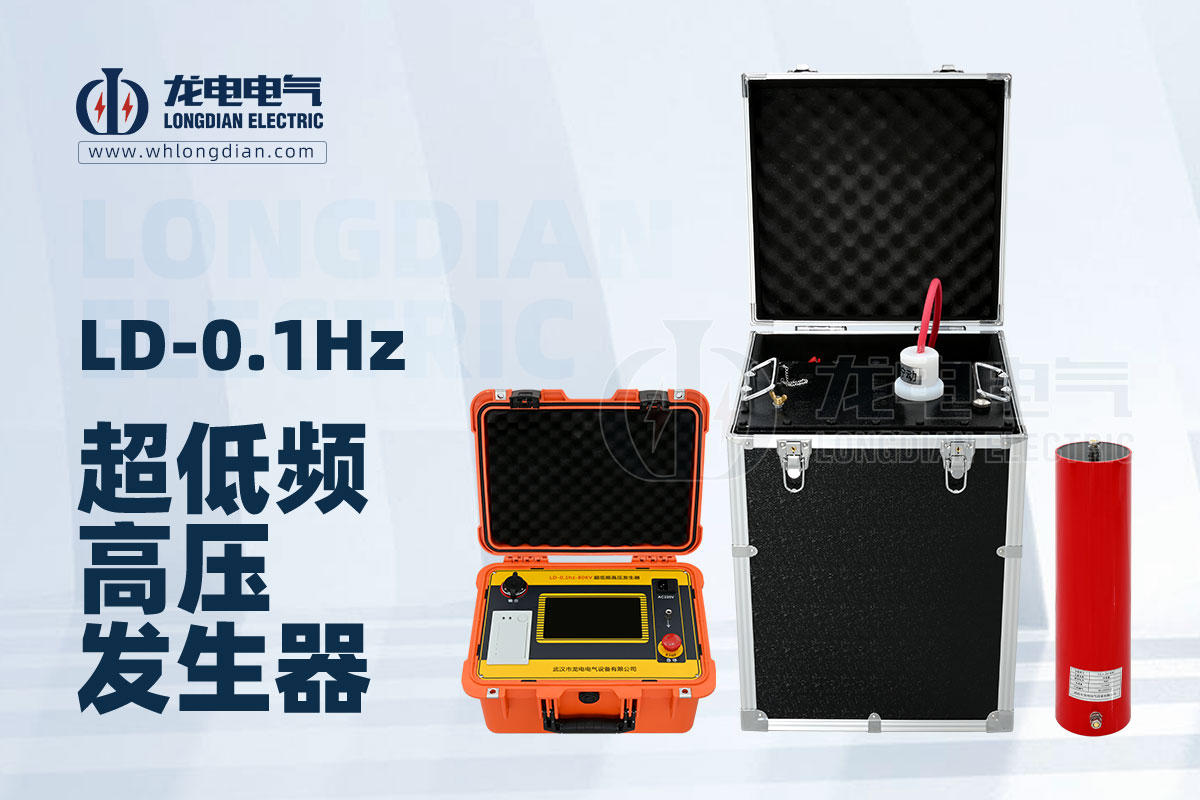

0.1Hz超低頻高壓發生器主要由控制器、升壓器和電容器關鍵部件組成。

一、控制器

功能：
控制器是0.1Hz超低頻高壓發生器的核心控制單元，負責整個設備的運行控制和數據處理。它集成了多種功能鍵和顯示界面，允許操作人員設定試驗參數、監控試驗過程，并獲取試驗數據。

組成部分：

◆ 電源輸入插座：用于接入交流電源，為控制器提供電力支持。

◆ 電源開關：控制控制器的開機和關機，并帶有指示燈以指示運行狀態。

◆ 液晶顯示器：用于顯示試驗參數、試驗數據以及輸出波形等信息。

◆ 功能鍵：包括設定試驗頻率、電壓、時間等參數的功能鍵，以及控制試驗開始、停止等操作的按鍵。

◆ 打印機接口：用于連接打印機，打印試驗報告或數據。

◆ 通信接口：用于與計算機或其他外部設備通信，實現數據的遠程傳輸或處理。

二、升壓器

功能：
升壓器是0.1Hz超低頻高壓發生器的關鍵部件之一，負責將輸入的低電壓升高到試驗所需的高電壓。它采用先進的逆變技術和高壓變壓器，實現電壓的精確控制和穩定輸出。

組成部分：

◆ 逆變電路：將輸入的交流電或直流電逆變?yōu)樗桀l率的交流電，如0.1Hz的超低頻交流電。

◆ 高壓變壓器：利用電磁感應原理將逆變電路輸出的電壓升高到試驗所需的高電壓。

◆ 保護電路：包括過壓保護、過流保護等電路，用于在試驗過程中監測升壓器的運行狀態，確保設備的安全運行。

三、電容器

功能：
在0.1Hz超低頻高壓發生器中，電容器可能作為濾波元件、儲能元件或諧振元件等使用，具體取決于設備的設計和試驗需求。它可以幫助穩定輸出電壓波形，提高設備的性能和可靠性。

組成部分：

◆ 電容器本體：由兩個電極和介質組成，能夠儲存電荷并在電路中產生電容效應。

◆ 連接端子：用于將電容器與升壓器或其他電路元件連接在一起。

需要注意的是，并非所有0.1Hz超低頻高壓發生器都包含電容器作為獨立部件。在某些設計中，電容器可能集成在升壓器或其他部件中，或者通過外部連接的方式與設備配合使用。

總的來說，0.1Hz超低頻高壓發生器的主要組成部分包括控制器、升壓器和電容器。這些部件共同協作，實現設備的精確控制、穩定輸出和安全運行。
