高壓開關動態特性測試儀試驗時間要求

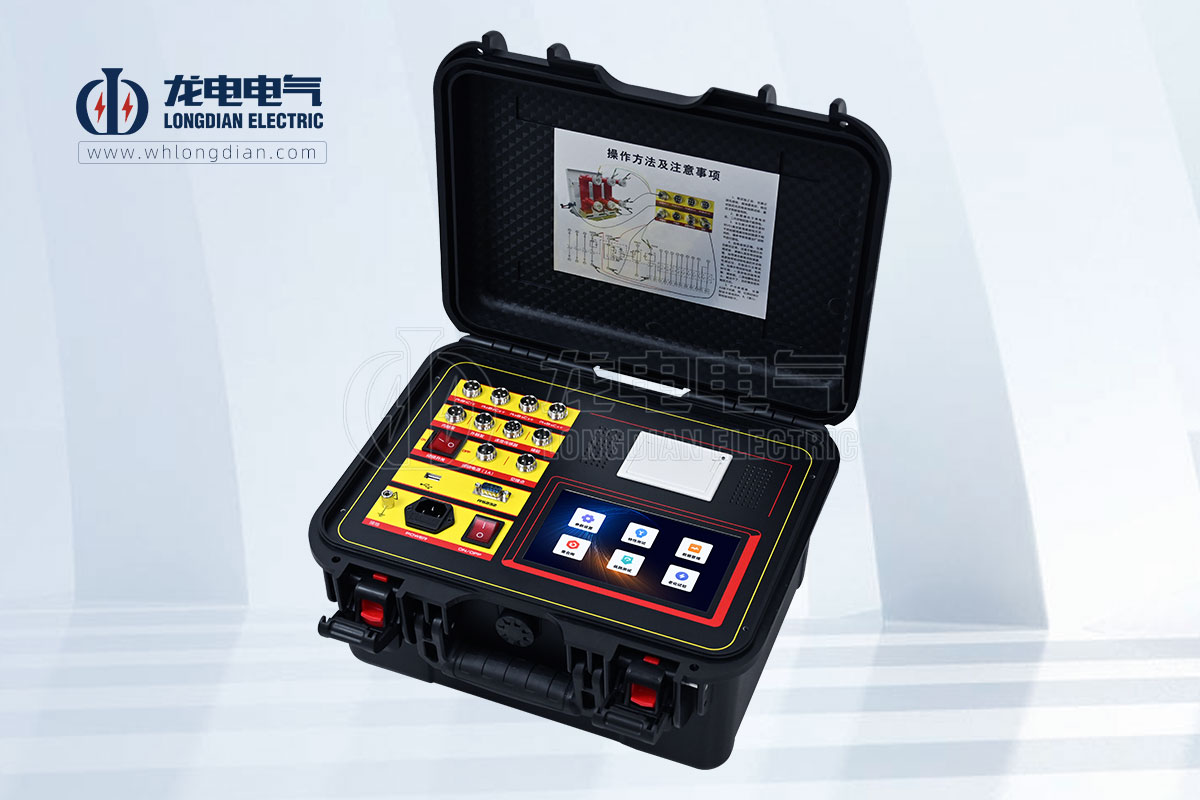

試驗時間要求包括測量時間、時間測量誤差、同步時間測量誤差等幾個關鍵方面。高壓開關動態特性測試儀是一種專門用于檢測和評估高壓斷路器性能的精密儀器，其能夠準確測量斷路器的合閘和分閘時間，以及其他相關機械特性參數。

具體分析如下：

測量時間：測試時，需要確保測量時間不小于斷路器的合閘時間，并且儀器的分辨率應為0.01ms。這一點對于精確捕捉動作時刻至關重要。

時間測量誤差：在時間測量誤差方面，若測量時間為200ms以內，則誤差應控制在±0.1ms內；若超過200ms，誤差應控制在±2%以內。這保證了測試結果的準確性和可靠性。

同步時間測量誤差：測試儀的同步時間測量誤差不應大于±0.1ms。這是確保在不同測試條件下，數據同步性高，從而使得測試結果具有可比性的關鍵因素。

觸發時間差設置：在測量斷路器的合閘和開路時間時，需要設置合閘電源與開路電源的觸發時間差。這一設置基于預先測量的開門時間和關門時間，并參考高壓開關廠家提供的無電流間隙和金屬短路時間進行適當調整。

數據分析處理：測試結果應與制造商給出的值進行比較，并滿足其要求。如果存在不符合要求的測試數據，需檢查接線情況、參數設置及儀器條件等是否符合測試要求，并進行必要的調整。

故障分析調整：當測試結果不符合規范要求時，可能涉及到多種因素，如開啟或關閉電磁鐵頂桿位置不合適、彈簧疲勞或開啟距離不滿足要求等。針對這些情況，應根據制造商的技術要求進行相應的調整。

在進行高壓開關動態特性測試時，還需考慮以下因素：

環境條件：確保測試環境穩定，無干擾因素存在，以免影響測試結果的準確性。

設備狀態：測試儀器的維護和校準是確保測試準確性的前提，定期檢查和維護儀器設備是非常必要的。

操作人員：執行測試的操作人員應具備相關知識和經驗，以確保測試的正確性和有效性。

總的來說，高壓開關動態特性測試儀的試驗時間要求涉及多個方面，包括測量時間、時間測量誤差、同步時間測量誤差等。這些要求確保了測試的高精度和高可靠性，對于評估和保障高壓斷路器的性能至關重要。在進行測試時，還應考慮環境條件、設備狀態以及操作人員的專業性，以確保測試的順利進行和結果的準確性。
