LDJB-702三相繼電保護測試儀差動試驗操作介紹

發布時間:2024-05-16 10:01:36瀏覽次數:901

武漢龍電電氣
武漢市龍電電氣設備有限公司

電纜故障測試儀-高壓開關機械特性測試儀-專注于電力試驗設備研發! 咨詢電話:130-3714-0838

LDJB-702三相繼電保護測試儀差動試驗中,裝置從Ia、Ib端子輸出兩路電流,主要用于測試差動繼電器。

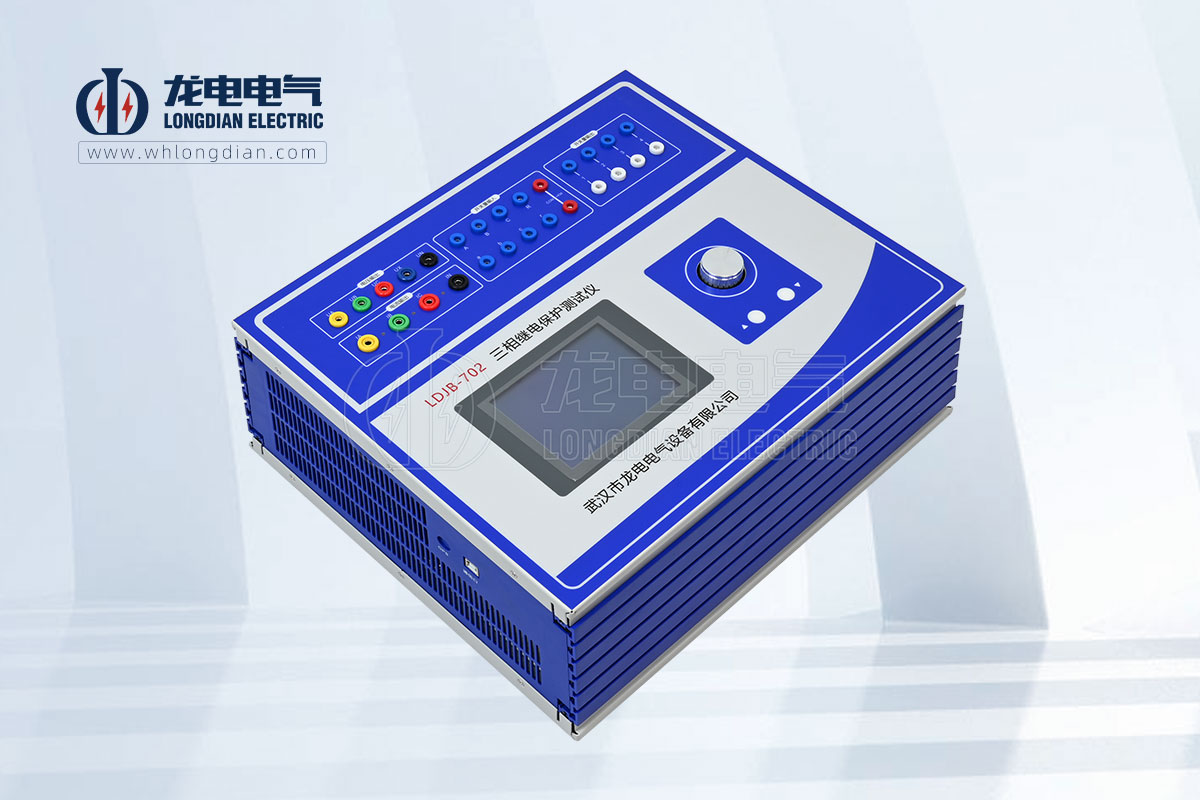

三相繼電保護測試儀

Ia相作動作電流Idz,固定為基波,可變幅度。

Ib相作制動電流Izd,可設定為直流、基波、二次電流,可設定各次的幅值。

做差動繼電器的比率制動特性時,在Izd的基波數值處設定制動電流值,做直流助磁特性時,在直流數值處設定電流值,做二次諧波制動特性時在二次電流處設定電流值。

Izd、Idz輸出交流時,最大電流30A;Izd輸出直流時,最大電流10A。

需要輸入的各種設定量:

Idz初值、變化步長、相位;

Izd各次量的幅值、相位;

手動變化 / 自動變化

試驗中可變化的變量為Idz幅值、 Idz的相位。

◆ 開入量:測試時,被測元件的接點可接入任一路開關量輸入端子中。

◆ 開出量:兩路輸出節點,一路跟蹤試驗的過程,在試驗按下“開始”時閉合,試驗“停止”時斷開;另一路跟蹤試驗數據的變化,即在試驗開始后第一次按動“▲”或“▼”按鈕時閉合,試驗“停止”時斷開。

◆ 數據記錄區:保護動作、返回時除記錄動作時間及返回時間外,又邊兩行顯示依次為動作、返回時Idz、Izd的各次電流值。

數據設定完畢后,選定“確認”,屏幕將顯示繼電器接點狀態圖,選定“開始”即開始輸出進行試驗,試驗中變化量可以自動變化也可手動變化,試驗方法類同交流試驗。當繼電器接點動作及返回時,屏幕上測試記錄區將顯示被測繼電器的動作時間和返回時間、Idz和Izd的電流值。

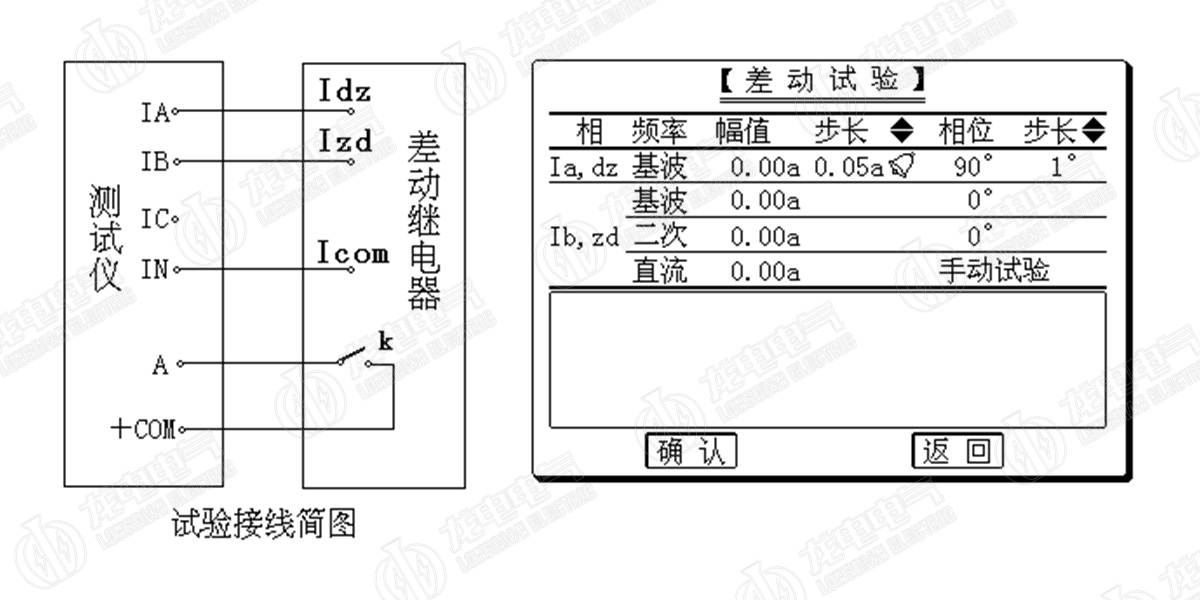

三相繼電保護測試儀示意圖
