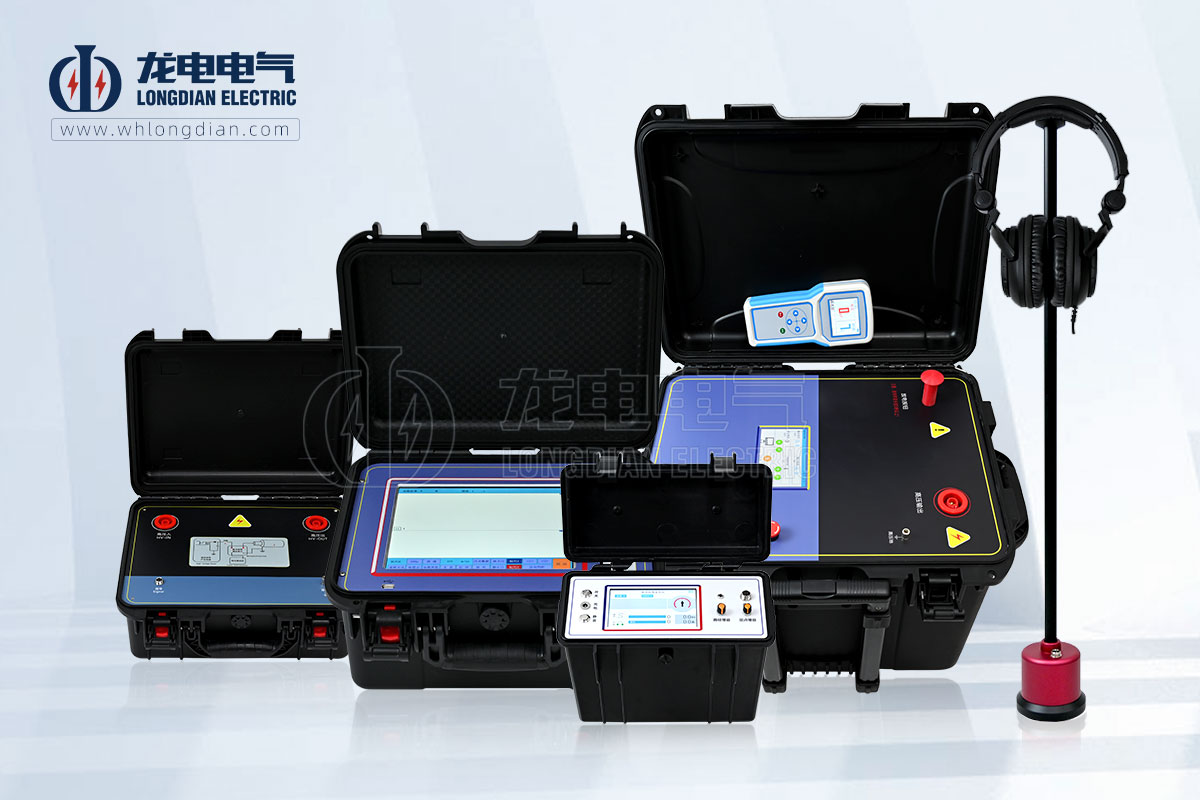

地埋電纜故障定位儀的使用流程

地埋電纜故障定位儀的工作原理是利用電磁波的傳播特性來定位地埋電纜故障點。其工作流程主要分為以下三個步驟：

一、故障診斷

地埋電纜故障定位儀的首要任務就是對故障進行精確診斷。這一過程需要借助多種測試手段，如測量絕緣電阻等方式，以確定故障的具體性質。常見的故障類型包括：

1. 低阻接地故障：這種情況下，電纜芯線與大地直接接觸，導致電流泄漏。

2. 開路故障：電纜芯線斷開，使得電路無法正常導通。

3. 泄漏性高阻故障：電纜絕緣層受損，但尚未完全擊穿，從而導致少量電流泄漏。

4. 閃絡性高阻故障：電纜絕緣層部分擊穿，引發短時的火花放電現象。

二、測距（預定位）

在完成故障診斷后，接下來便是對故障進行預定位。這一階段需要根據故障的具體性質，選擇適當?shù)臏y(cè)距方法，以便初步確定故障的大概位置。常用的測距方法如下：

1. 脈沖反射法：向電纜注入高壓脈沖信號，然后接收反射回的脈沖信號。通過分析脈沖波形的變形程度和傳播時間，便可計算出故障距離。

2. 低壓脈沖法：向電纜注入低壓脈沖信號，并測量脈沖波在電纜中的衰減情況，以此推斷出故障距離。

3. 電磁感應法：在地面上設置發射機，向地下電纜發送電磁波，同時在接收機處接收電纜輻射的電磁波信號。通過分析信號強度的變化，便可得出故障距離。

三、定點（精準定位）

在預定位之后，我們需要進一步精確定位故障點。這一階段需要沿著電纜路徑在預定位點附近進行細致的探測，直至找到精確的故障點位置。常用的定點方法如下：

1. A字架法：使用A字架天線接收電纜泄漏的電磁波信號，通過分析信號強度的變化，便可確定故障點的位置。

2. 波峰法：接收電纜輻射的電磁波信號，并測量信號峰值的大小，以此推斷出故障點的位置。

3. 跨步電壓法：在地面上設置兩個探頭，測量?jī)牲c(diǎn)間的電壓差，通過分析電壓差的變化，便可確定故障點的位置。
