如何通過跨步電壓法來確定故障位置?

跨步電壓法是一種用于確定地下電纜故障位置的方法。這種方法的基本原理是在故障電纜的一端加入高壓脈沖信號，然后在地面上沿著電纜的路徑使用高靈敏度的電壓表來測量?jī)牲c(diǎn)間的電位差。

具體來說，跨步電壓法的操作步驟如下：

① 施加高壓脈沖：在目標電纜上加上一個脈沖電源，通常升壓至3～5kV。

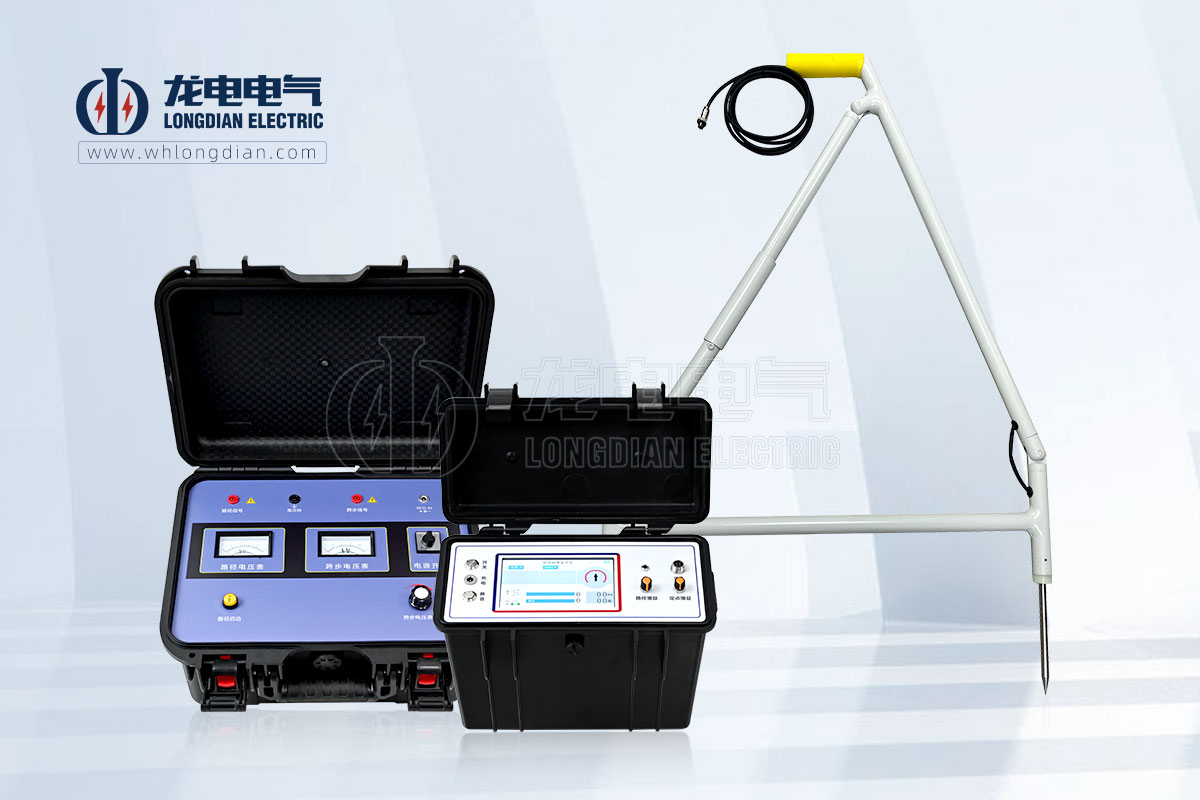

② 使用指示器：將跨步電壓指示器通過專用連線與探棒相連，并調整功能鍵至適當位置。

③ 測量電位差：沿著電纜的走向，用電壓表的兩個探針插入地面，測量?jī)牲c(diǎn)間的電位差。在故障點的前后，電壓表指針的擺動方向會相反，當兩個探針等距離跨在故障點正上方時，指針不會擺動。

④ 縮小范圍：根據指示器的指針偏轉情況，向左或向右移動，逐漸縮小故障點的位置范圍，直到找到準確的故障位置。

此外，由于實際工作中可能存在的各種誤差，如電纜長度誤差、蛇形敷設引起的偏差等，跨步電壓法可以用來精確定位故障點，以彌補這些誤差帶來的影響。

總的來說，跨步電壓法是一種有效的故障定位技術，它結合了高壓信號發生器和電位差計或毫伏表的使用，通過測量地面上的電位差來確定故障點的準確位置。
