如何確定電纜故障點的位置？

隨著社會經濟的不斷發展，電力行業對于安全高效供電的需求日益迫切。作為電網建設的重要組成部分，電纜的安全性和可靠性至關重要。因此，對電纜故障定位的正確性和速度的要求也越來越嚴格。正確定位電纜故障點是進行有效修復的基礎。龍電電氣將針對這一問題，詳細探討不同類型電纜的故障點檢測方法，涉及其理論依據、優缺點及實踐操作。

1. 沖擊高壓閃絡測試法

沖擊高壓閃絡測試法（簡稱SHF），主要用于檢測高阻及其相關的瞬態閃絡性故障。此方法的基本原理基于高壓電擊穿故障點后，產生明顯火花和放電聲音，同時伴隨著電流表指針大幅度擺動。借助于高壓發生器，可對電纜故障施加一定次數的沖擊波，以此觀察故障點的閃絡情況，據此初步判別故障位置。

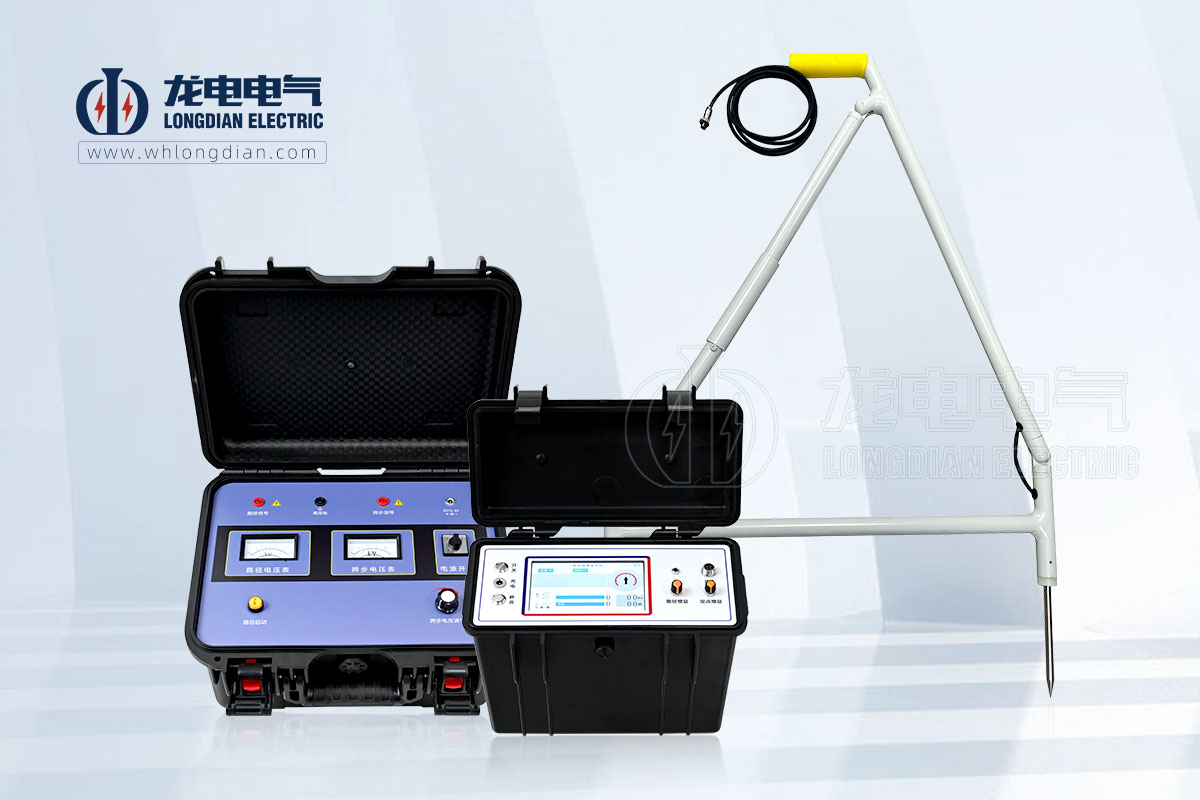

2. 跨步電壓法

跨步電壓法（簡稱STEI），適合用于檢測單相接地故障、兩相、三相短路并接地故障及其受損護套的范圍。在故障相與地線之間施加一個負極性的直流電源，由此導致流入土壤的電流形成一個呈漏斗狀的區域，距離故障點最近的地方呈現出最低的電位。此外，STEI還需搭配電纜護層故障定位電源和跨步電壓指示器進行額外設置，提升定位的精確度。

3. 脈沖法

脈沖法（簡稱PFM），可用于檢測電氣特性較為復雜的故障類型，如低阻、短路、斷路等。該技術的實施方式是首先發射脈沖波形，隨后收集反射回來的脈沖波形數據，從而達到測量介質間距離的目的。這一過程大大簡化了傳統的故障排查手段，提高了工作效率。

4. 音頻路徑法

音頻路徑法（簡稱AAM），它主要依靠向電纜中輸送特定頻率的音頻信號，再由接收設備根據音頻信號強度的驟變來探測電纜路徑的方向及確定故障點的具體位置。在實際應用中，技術人員會合理選擇不同頻率的音頻信號進行傳輸，確保故障點處能清晰反饋信號擾動。

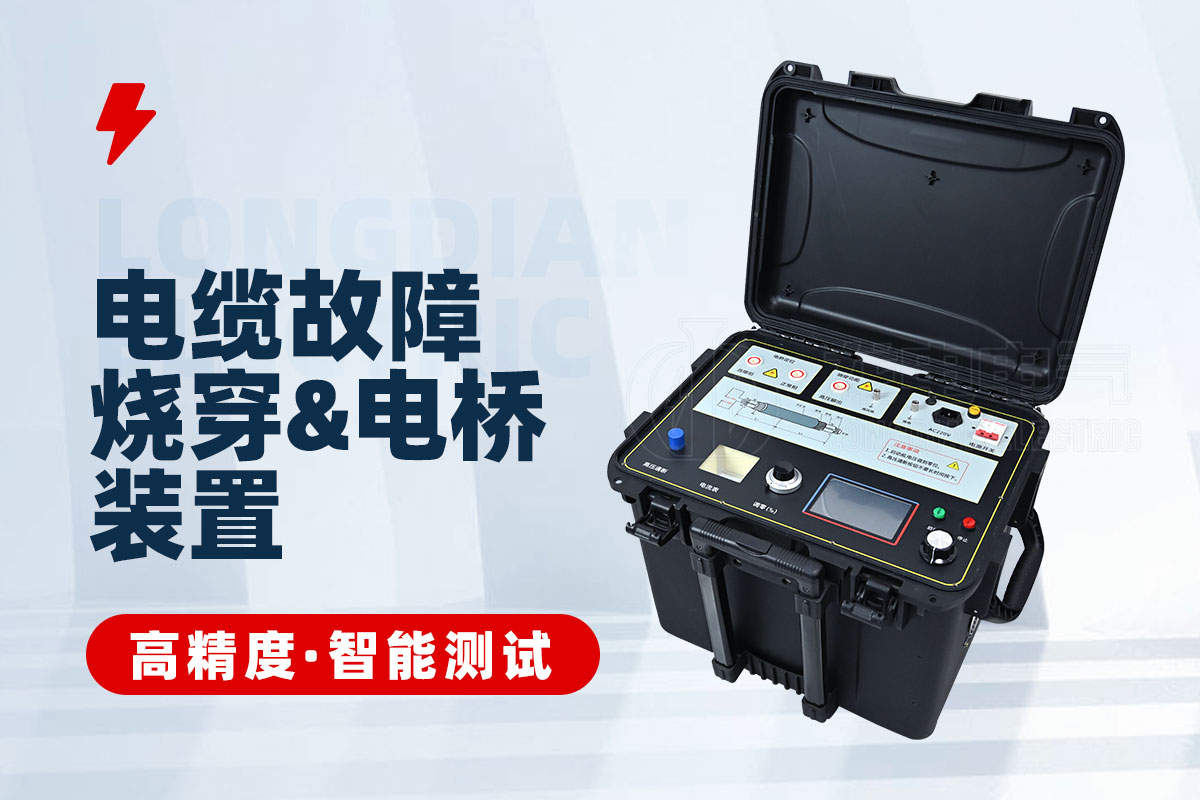

5. 經典電橋法

經典電橋法（簡稱CableBridge）是一種基于測量電纜故障點和非故障點兩端電壓差值的定位方法。盡管便捷易行，然而遭受到故障過渡電阻的顯著制約，因此不太適宜監測高阻及瞬態閃絡性故障。在使用該方法之前，需將待檢電纜的故障相和非故障相均與電網斷開，然后基于電橋平衡狀態計算出故障距離。

6. 分布參數法

分布參數法（簡稱Distributed Parameter Method）是近年來興起的一種新型故障定位技術，此類技術彌補了前述各方法在故障點精確定位上的不足之處。依據測量的電壓和電流向量數值，構建出電纜故障線路的分布參數方程組，待其求解完畢后便可便于獲取故障位置及測量點相互之間的距離數據。不過值得注意的是，此種方法受限于故障點與測量點之間距離的遠近程度對整體測量精度的影響，距離越短，定位效果越欠佳。

總的來說，電纜故障點的精準定位涉及一系列細致靈活且繁復的測試和分析步驟。實際上，技術團隊需針對不同類型的故障及其豐富多變的現場條件，慎重選擇最恰當?shù)臏y試方法以啟迪故障定位這一關鍵環節，從而確保能夠迅速且精準地找尋到故障點，以便開展相應的修復作業。
