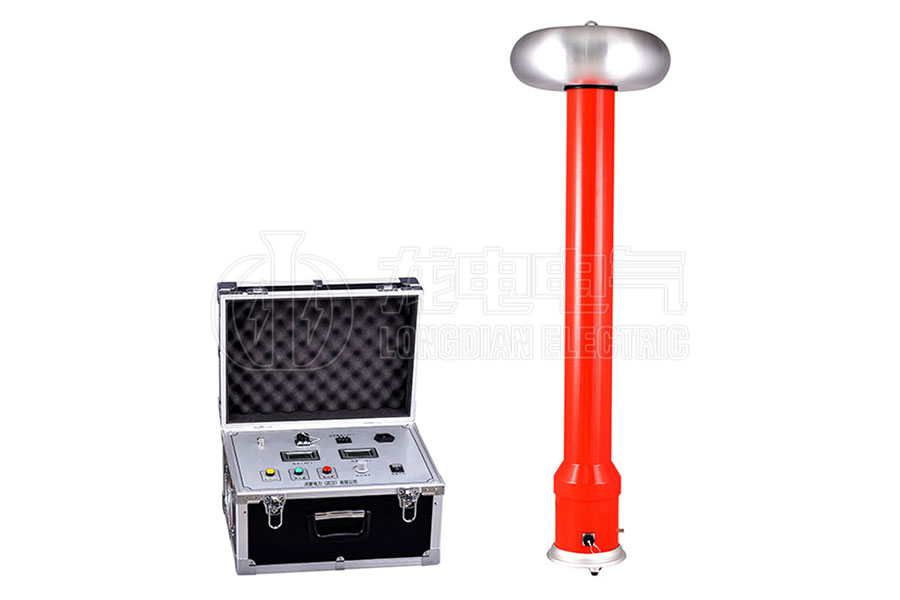

直流高壓發生器如何使用

直流高壓發生器主要用于研究直流電以及換流站設備和絕緣材料在直流高壓下的絕緣強度，直流輸電和離子流及其效應以及進行交，直流電力設備的泄露電流試驗，直流高壓發生器可以作為其他高壓試驗設備。

以下直流高壓發生器使用步驟：

1、直流電高壓發生器在使用前要檢查其完整性，連接電線電纜不應有斷路和短路，機器設備無破裂等損壞。

2、將機箱、倍壓筒放置到合適的位置分別為連接好電纜線、接地線和電源插頭，維護接地線與工作接地線以及放電棒的接地線均應單獨接到試品的地線上（即一點接地）。嚴禁各接地線相互串聯，為此，應使用ZGF接地線。

3、電源開關放到關斷位置并檢查調節電位器應在零位。過壓保護整定值一般為試驗電壓的1.1倍。

4、空載升壓檢測過壓保護整定是否靈敏。

5、接通電源開關，此時綠燈亮，表示電源接通。

6、按紅色按鈕，則紅燈亮，表示高壓接通。

7、順時針方向平緩調節調節電位器，輸出端即從零開始升壓，升到所需電壓后，按規定時間記錄電流表讀數，并檢查控制箱及高壓輸出線有無異?，F(xiàn)象及聲響。

8、降壓，將調節電位器回零后，隨即按綠色按鈕，切斷高壓并關閉電源開關。

9、對試品做好泄漏及直流電耐壓試驗。在做好檢查試驗確認試驗器無異常情況后，就可以了逐漸開始做好試品的泄漏及直流電耐壓試驗。將試品、地線等聯接好，檢查沒有問題后即打開電源。

10、升壓至所需電壓或電流。升壓速度以每秒35KV試驗電壓為宜。相對于大電容試品升壓時還需監控電流表充電電流不超過試驗器的大充電電流。對小電容試品如氧化鋅避雷器、磁吹高壓避雷器等先升到所需電壓(電源)的95%,再慢慢仔細升到所需的電壓(電流),隨后從數顯表上讀出電壓(電流)值.如需對氧化鋅避雷器做好0.75UDC1mA測量時，先升到UDC～1mA電壓值，隨后按住黃色按鈕，此時電壓即降至原來的75%，并始終保持此狀態。此時可讀取微安數。測量完畢后，調節電位器逆時針回到零按住綠色按鈕。需再一次升壓時按紅色按鈕就可以了。 必要時使用外接高壓分壓器比對控制箱上的直流高壓指示。

11、試驗完畢，降壓，關閉電源。
