高壓電纜的組成部分及其作用分析

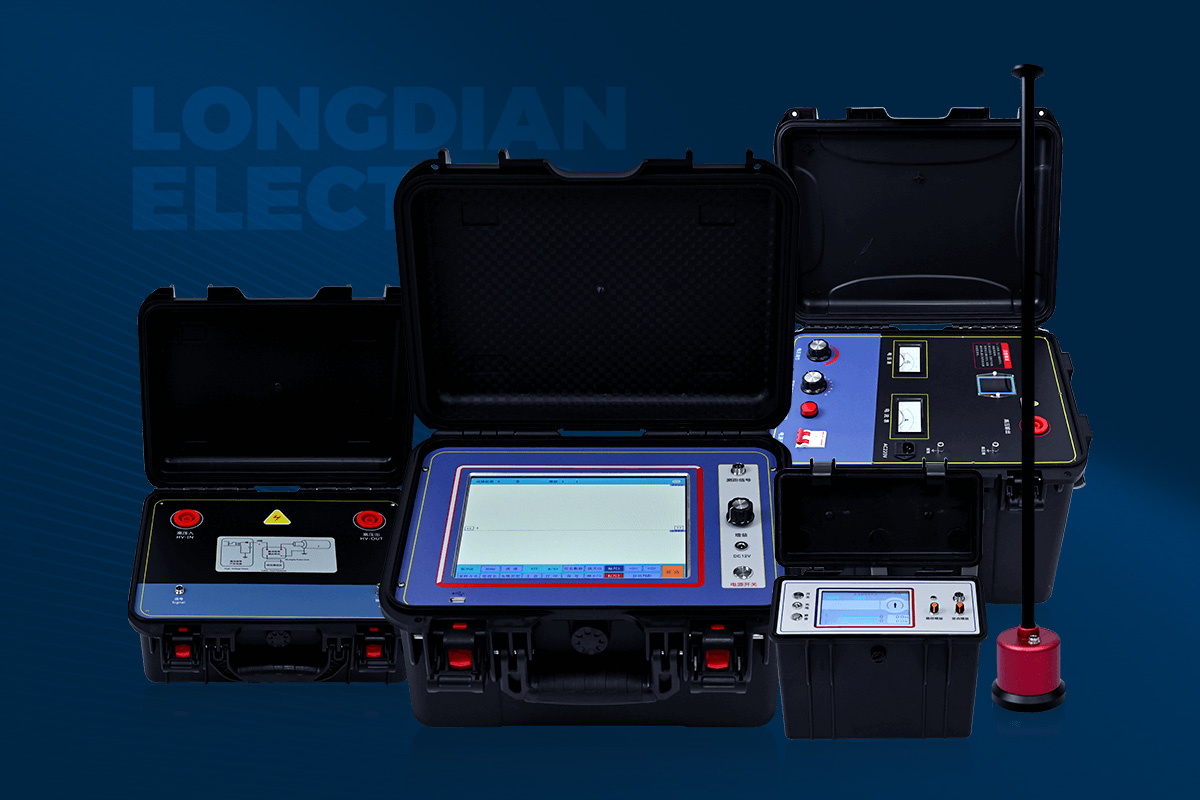

武漢龍電電氣旗下的電纜故障測試儀可以幫助眾多電力工作者更加方便的進行各類電力測試。

高壓電纜由導體、絕緣層、屏蔽層、護套層以及填充物和鎧裝層等多個部分組成，各部分相互配合，共同保證了電纜的優良性能和穩定運行。

1.導體是高壓電纜的核心部分，負責傳輸電流。導體通常由高導電性能的金屬銅或鋁制成，以滿足電纜在不同工況下的載流要求。導體的形狀有圓形、絞合形等，根據電纜的電壓等級和使用環境選擇合適的形狀。導體的表面應光滑、無氧化、無裂紋等缺陷，以保證良好的電氣性能。

2.絕緣層是高壓電纜的重要組成部分，其主要作用是隔離導體和外部環境，防止電流泄漏和短路故障。絕緣層通常由聚乙烯、聚氯乙烯、交聯聚乙烯等高分子材料制成，具有良好的絕緣性能、耐熱性能和耐老化性能。絕緣層的厚度應根據電纜的電壓等級和使用環境進行選擇，以滿足絕緣性能的要求。

3.屏蔽層是高壓電纜的一個可選組成部分，主要用于減少電纜內部的電磁場干擾，提高電纜的抗干擾能力。屏蔽層通常由銅帶或鋁箔繞包而成，其厚度和覆蓋率應根據電纜的使用環境和干擾程度進行選擇。屏蔽層的接地方式有一端接地、兩端接地和懸浮接地等，應根據電纜的具體情況進行選擇。

4.護套層是高壓電纜的最外層，主要作用是保護電纜免受外界機械損傷和環境侵蝕。護套層通常由聚乙烯、聚氯乙烯等高分子材料制成，具有良好的耐磨、耐壓、耐老化等性能。護套層的厚度和顏色應根據電纜的使用環境和安裝要求進行選擇。

5.填充物和鎧裝層是高壓電纜的輔助組成部分，主要用于提高電纜的機械強度和抗外力破壞能力。填充物通常由聚丙烯纖維、泡沫塑料等材料制成，均勻分布在絕緣層和護套層之間。鎧裝層通常由鋼帶或鋼絲繞包而成，位于電纜的最外層，以提高電纜的抗拉伸、抗壓扁等性能。
