電纜故障測試儀如何接線

在運行過程中，如果高壓電纜由于潮濕或者外力損壞，會發生短路故障，會影響到正常的生產和使用壽命，這個時候需要立即通過技術手段找到電纜的故障點，此時就需要用到電纜故障測試儀這款儀器，該儀器采用的是數字存儲技術，利用A/D轉換器采樣，將輸入的瞬態模擬信號實時轉換為數字信號，存儲在高壓器當中，經過CPU微處理器處理后，送至LCD顯示控制電路，變?yōu)闀r(shí)序點陣信息，于是在LCD屏幕上面顯示當前采樣的波形參數，使用方便，所以這款儀器深受電力工作者的喜愛，對于新手電力工作者來說，那么對于電纜故障測試儀這款儀器該怎么接線呢？今天武漢龍電電氣的小編在下面給大家做詳細的解答。

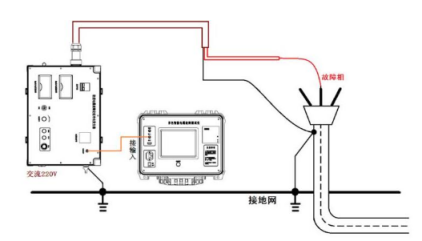

電纜故障測試儀的接線方法有兩種：直接連接法和耦合法；直接連接方式僅用于無電纜標識，耦合法能準確識別無電源時的有功功率。

操作步驟：首先，根據磁頭指針的初始擺動確定相位，并根據所示的方向使電流沿接收指示的方向流動，如果要識別電纜，則頭部指針的初始位置擺動方向應在右側，在相位判斷過程中，多條電纜同位的話，需要將靈敏度旋鈕調整到適當?shù)奈恢靡员容^振幅，要識別的電纜的振幅越大。

耦合方法：將識別出的電纜兩端（通過芯線、屏蔽或鎧裝）接地，形成一個閉合回路，具有頭指針?lè)较虻碾娎|是輸出耦合夾的方向，接收耦合鉗的方向是待識別的電纜。

電纜故障測試儀的識別方法：在輸出耦合鉗和接收耦合鉗方向一致的情況下，首先判斷相位。以頭部指針的初始擺動為標準，電流按接收卡箍指示的方向按所示方向流動，如果要識別電纜，則頭部指針的初始擺動方向應在右側，在相位判斷過程中，如果多條電纜同相，則可以比較振幅。將靈敏度旋鈕調整到適當位置以比較振幅，振幅是要識別的電纜。
